Strona główna » Czujniki kontaktronowe: seria MS, łączniki triakowe 230V-100W » seria DH i MSR
Czujniki kontaktronowe - seria DH i MSR
Produkowane przez Oddział Wrocław PIT-RADWAR S.A czujniki kontaktronowe podzielić można na następujące grupy:
Czujniki kontaktronowe serii DH i MSR

Czujniki DH
Czujniki serii DH i MSR posiadają wyprowadzenia wykonane giętkimi przewodami (długość i rodzaj przewodu wg zamówienia odbiorcy). Obudowy czujników DH 95 ÷ DH 99 są gwintowane (szczegóły na rysunkach).
Czujniki pracują z magnesami stałymi o rozmiarach i parametrach zależnych od aplikacji użytkownika.

Podstawowe parametry czujników serii DH i MS zamieszczamy poniżej. Karty katalogowe dostępne są w dziale Dokumentacja » Karty katalogowe.
Czułość, wyrażona w amperozwojach, mierzona jest w standardowej cewce pomiarowej.
Zestawienie parametrów technicznych czujników kontaktronowych serii DH i MSR
Dane techniczne Jednostka TYP
MSR-140/05 DH 95 DH 97 DH 96
DH 94 DH 98 DH 99
Typ styku   normalnie otwarty (typu A)
Amperozwoje przyciągania Az 10÷15 15÷20 30÷60 45÷55
Moc łączona max W,VA 10 10 12 180
Napięcie łączone max VDC,AC 50 100 150 230
Prąd łączony max A 0.5 0.5 0.5 3.0
Prąd ciągły min A 1.0 1.0 1.5 5.0
Rezystancja zestyku max mΩ 100 100 150 150
Wytrzymałość napięciowa min VDC 100 200 200 400
Czas zamykania i drgań max ms 1 2.5
Czas otwierania max ms 0.1 0.2
Wymiary czujników kontaktronowych serii DH i MSR - wszystkie wymiary w mm
DH 94   MSR-140/05
DH 94 - wymiary   MSR 140/05 - wymiary
DH 95   DH 96, DH 97
DH 95 - wymiary   DH 96, DH 97 - wymiary

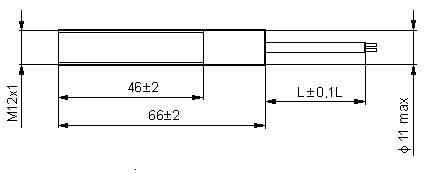

DH 98, DH 99
DH 98, DH 99 - wymiary
Długość przewodu (L) wg wymagań zamawiającego.
zobacz karty katalogowe: przejdź do strony:
PDF  Czujniki kontaktronowe serii DH i MSR   czujniki serii MS
łączniki 230VAC, 100W
