| Przekaźniki kontaktronowe wysokonapięciowe - zestyk rozwierny |
 |
Oddział Wrocław PIT-RADWAR S.A. jest producentem przekaźników kontaktronowych:
|
|
Kontaktronowe przekaźniki wysokonapięciowe z zestykiem rozwiernym (typu B)
|
 |
Kontaktronowe przekaźniki wysokonapięciowe z zestykiem rozwiernym przeznaczone są do łączenia i separacji obwodów wysokonapięciowych o zakresie napięć od 5kV do 14kV.
PIT-RADWAR S.A. Oddział Wrocław produkuje dwa typy przekaźników wysokonapięciowych z zestykiem rozwiernym:
- seria K-55xB - styki kontaktronu wyprowadzone są giętkim przewodem wysokonapięciowym, wyprowadzenia cewki przystosowane są do montażu na płytkach drukowanych
- seria K-56xB - wszystkie wyprowadzenia przekaźnika przeznaczone są do montażu na płytkach drukowanych
|
Podstawowe parametry przekaźników typu K-55xB i K-56xB zamieszczamy poniżej.
Dodatkowe dane zawierają karty katalogowe dostępne w dziale Dokumentacja » Karty katalogowe.
|
|
| Zestawienie parametrów technicznych kontaktronowych przekaźników wysokonapięciowych serii K-55xB, K-56xB |
|
| Dane techniczne |
Jednostka |
Typ przekaźnika |
K-551B
K-561B |
K-552B
K-562B |
| Typ zestyku |
|
rozwierny - normalnie zamknięty (typu B) |
| Moc łączona |
max |
W |
50 |
| Wytrzymałość napięciowa |
min |
kVDC |
7 |
10 |
| Napięcie łączone (DC lub AC PEAK) |
max |
kV |
5 |
7.5 |
| Prąd łączony |
max |
A |
2 |
| Rezystancja zestyku |
max |
mΩ |
150 |
| Napięcie nominalne cewki |
|
VDC |
12/24 |
| Rezystancja cewki |
|
Ω |
250/1000 (±10%) |
| Czas przyciągania (otwierania) |
max |
ms |
2.6 |
| Czas zwalniania (zamykania) i drgań |
max |
ms |
3.6 |
| Rezystancja izolacji |
min |
Ω |
1011 |
| Wytrzymałość napięciowa cewka-kontaktron |
min |
kVDC |
15 |
|
|
| Wymiary przekaźników typu K-55xB, K-56xB |
|

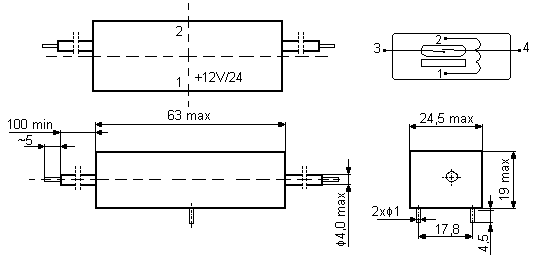

| K-55xB |
wszystkie wymiary w mm |

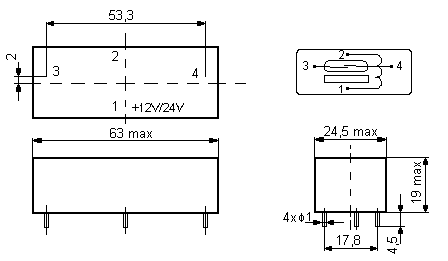

| K-56xB |
wszystkie wymiary w mm |
|
|
|
|
|
